LED点阵显示屏的设计

发布于 2022-05-05  1641 次阅读


设计思路:

利用8051单片机的两个并行I/O口,分别与8x8LED点阵的行与列引出端相连接,动态接口采用各列循环轮流显示的方法,当循环显示频率高时,利用人眼的暂留特性,使人看不出闪烁显示现象。在程序设计时对各列轮流扫描多遍以稳定显一个字符。我们想要显示什么数字只需要查表即可。


仿真元器清单:

AT89C51

BUTTON

CAP

CAP-ELEC

CRYSTAL

MATRIX-8x8-RED

RES

RESPACK-8



实现程序:

  #include<reg51.h>
  #define uchar unsigned char
  #define unit unsigned int
  int cntb;
  uchar code tab[] = {0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
  uchar shou[1][8] =
  {
  	{0x1F,0x11,0x1f,0x00,0x00,0x09,0x1F,0x01,},
  };
  uchar wei[1][8] =
  {
  	{0x09,0x1F,0x01,0x00,0x00,0x1F,0x11,0x1f},
  };
  unit Num_Index;
  uchar cnta;
  uchar catb;

  void main(void)
  {
	  TMOD = 0x00;
	  TH0 = (8192-2000)/32;
	  TL0 = (8192-2000)%32;
	  TR0 = 1;
	  IE = 0x82;
	  while(1);
  }

  void t0(void)interrupt 1
  {
	TH0 = (8192-2000)/32;
	TL0 = (8192-2000)%32;
	P3 = tab[cnta];
    P0 = shou[cntb][cnta];
    P1 = tab[cnta];
    P2 = wei[cntb][cnta];
      cnta++;
      if(cnta == 8)
	  {
		  cnta=0;
	  }
      Num_Index++;

  }

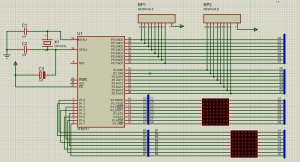

实现仿真图:



实现效果视频:



拓展:

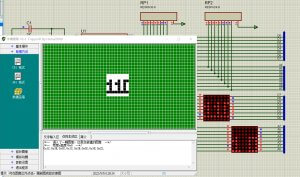

可以利用字模工具,快速生成自己想要的字型
